سیستم های حرارتی خورشیدی:

گرمایش آب و فضا مجموعا بیش از ۸۰% انرژی را در صنعت و ساختمان به خود اختصاص داده است. از این میان گرمایش آب به طور متوسط ۲۰ تا ۳۰% کل انرژی را شامل می شود. با توجه به ضرورت تامین دائمی آب گرم  استفاده از سیستم های حرارتی خورشیدی سبب صرفه جویی قابل توجهی در تامین انرژی مورد نیاز این بخش می گردد.

مزایای سیستم های حرارتی خورشیدی:

• اشغال فضای کم
• مناسب برای هر اقلیم و شرایط آب و هوایی
• قابلیت اتصال موازی با سیستمهای گرمایشی موجود
• حداکثر ایمنی و امنیت
• تأثیر ناچیز سرما و گرمای محیط بر عملکرد سیستم
• توان جذب ۹۶ درصدی نور خورشید بدلیل طراحی خاص سیستم
• دمای خروجی بین ۴۰ تا ۷۰ درجه در زمستان و بالای ۸۰ درجه در تابستان
• قابلیت گرم شدن آب به مدت ۲٫۵ ساعت
• قابل استفاده جهت مراکز دارای مصرف بالای آب گرم(استخرها،بیمارستان ها، هتل ها،رستوران ها و…)
• امکان تأمین آب گرم مراکزمختلف اداری، آموزشی، خدماتی، تجاری و صنعتی،
• تامین آب گرم مورد نیاز سیستمهای گرمایش از کف، قرنیزی، پکیج وغیره
• هزینه اولیه کمتر نسبت به سیستمهای فتو ولتائیک(بازگشت سرمایه کوتاه مدت) و توجیه اقتصادی بالا

انواع سیستم های حرارتی خورشیدی

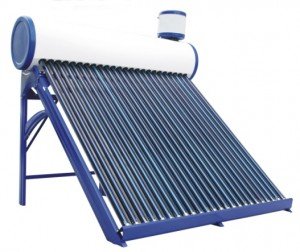

آب گرمکن های خورشیدی کم فشار



در این سیستم آب مصرفی مستقیماً داخل تیوپ های خلاء قرار گرفته و پس از جذب انرژی گرمایی از جدار داخلی شیشه ها بر اساس خاصیت ترموسیفونی(تغییر چگالی) به سمت بالا حرکت می کند و آب با دمای پایین جایگزین می شود. بر اثر تکرار این چرخه، دمای آب داخل مخزن افزایش می یابد.

مشخصات فنی:

• لوله خلاء: شیشه های دو جداره با ۳ لایه جاذب AL-N/SS/CU به طول ۱۸۰۰ میلیمتر و عرض ۵۸ میلیمتر
• پایه ها: ورق گالوانیزه با پوشش رنگ الکترو استاتیک با ضخامت ۱٫۵ میلیمتر قابل نصب بر روی تمامی سطوح
• عایق: فوم پلی اورتان فشرده با ضخامت ۵۰ میلیمتر بین مخزن داخلی و جداره بیرونی
• مخزن داخلی: استیل ضد زنگ با ضخامت ۰٫۴ میلیمتر
• جداره خارجی: ورق گالوانیزه باپوشش رنگ الکترو استاتیک با ضخامت ۰٫۶ میلیمتر
• ظرفیت مخزن: ۲۴۰،۲۰۰،۱۵۰ لیتر



• مخزن کمکی: مخزن کمکی پرکنمجهز به شناور جهت کنترل سطح آب در مخزن اصلی
• سختی گیر آب: این قسمت که در منبع داخلی آب گرم خورشیدی قرار می گیرد وظیفه از بین بردن املاح و رسوب آب را بر عهده دارد و از گرفتگی اتصالات و اجزایداخلی آبگرمکن جلوگیری می کند.
• سیستم کنترل هوشمند(اختیاری): برنامه ریزی کامل دستگاه را به صورت اتو ماتیک و دستی انجام میدهد. (نمایش دما و سطح آب داخل مخزن ، آبگیری اتوماتیک و دستی توسط شیر برقی ، فعال کردن گرمکن پشتیبان به صورت اتوماتیک و دستی جهت روزهای بسیار سرد زمستان و امکانات دیگر)
• گرمکن پشتیبان(اختیاری): این گرمکن درون مخزن تعبیه شده است تا در صورتی که راندمان دستگاه در هوای بسیار سرد پایین آید به صورت اتوماتیک و دستی دمای آب را به گرمای دلخواه مصرف کننده برساند.



مزایای استفاده از آبگرمکن خورشیدی وکیوم تیوپ:



• عملکرد آبگرمکن به صورت کاملاً مستقل و تأمین کامل آب گرم مصرفی در هر ساعت از شبانه روز
• امکان عملکرد به صورت پیشگرم آبگرمکن فسیلی موجود
• کاهش ۸۰-۶۰ درصد هزینه سوخت نسبت به آبگرمکن فسیلی
• راندمان عملکرد بالا حتی در آب و هوای ابری
• دوستدار محیط زیست
• ایمنی کامل
• حداقل افت دمایی آب گرم منبع در طول شبانه روز
• ارزان ترین منبع ذخیره آب گرم

آبگرمکن خورشیدی پیش گرم(کویل دار):





در این سیستم آب از یک کویل مسی احاطه شده توسط آب داغ گذر می کند. در این حین گرمایش بر روی آن صورت می گیرد. تبادل حرارتی آنی است  فشار آب ورودی برابر فشار آب شبکه است. در نتیجه مشکل کم بودن فشار آب خروجی در این مدل وجود ندارد. دمای آب گرم خروجی ثابت است و می توان از این سیستم در مواردی که به آب پر فشار نیاز است استفاده کرد.

مشخصات فنی:

• لوله خلاء: شیشه های دو جداره با ۳ لایه جاذب AL-N/SS/CU( 1800*58 ) میلیمتر
• پایه ها: ورق گالوانیزه با پوشش رنگ الکترو استاتیک با ضخامت ۱٫۵ میلیمتر قابل نصب بر روی تمامی سطوح
• عایق: فوم پلی اورتان فشرده با ضخامت ۵۰ میلیمتر بین مخزن داخلی و جداره بیرونی
• مخزن داخلی: استیل ضد زنگ با ضخامت ۰٫۴ میلیمتر و ظرفیت ۲۰۰ لیتر
• جداره خارجی: ورق گالوانیزه باپوشش رنگ الکترو استاتیک با ضخامت ۰٫۶ میلیمتر

مخزن کمکی: مخزن کمکی پرکن مجهز به شناور جهت کنترل سطح آب در مخزن اصلی می باشد.

• مبدل حرارتی: مبدل حرارتی از نوع کویل مسی با ضخامت ۰٫۴ میلیمتر

سیستم کنترل هوشمند(اختیاری): برنامه ریزی کامل دستگاه را به صورت اتو متتیک و دستی انجام میدهد. (نمایش دما و سطح آب داخل مخزن ، آبگیری اتوماتیک و دستی توسط شیر برقی ، فعال کردن گرمکن پشتیبان به صورت اتوماتیک و دستی جهت روزهای بسیار سرد زمستان و امکانات دیگر)



آب گرمکن خورشیدی پرفشار(موتور خانه خورشیدی):

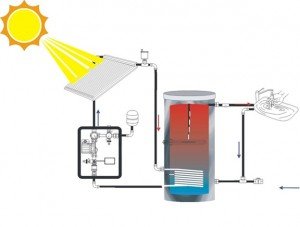

در این نوع سیستم ، منبع ذخیره جدا از کلکتورها و در نزدیکترین مکان به محل مصرف نصب می گردد. در این سیستم با در نظر گرفتن شرایط جغرافیایی، محل نصب و میزان آب گرم مورد نیاز و نوع سیستم گرمایشی موجود، تعداد کلکتور ها محاسبه می شوند.

لوله های جاذب یا کلکتورها ، انرژی را از خورشید جذب کرده و این انرژی ، سیال موجود در بالای کلکتورهای پرفشار را گرم می کند . هنگامی که سیال در کلکتور به اندازه کافی گرم شد ، پمپ این سیال را در کل سیستم به جریان درمی آورد. سیال داغ به داخل کویل که در پایین منبع نگهدارنده تعبیه شده است ، انتقال پیدا کرده و آب درون منبع را گرم می کند .

در این سیستم ، کنترل کننده هوشمند مدیریت کارکرد کل چرخه را به عهده دارد . به این صورت که در طول ساعات شبانه روز این امکان را فراهم می سازد که با وجود گرمای خورشید ، آب مصرفی از انرژی خورشید گرم شود و اگر حسگرهای داخل منبع تشخیص بدهند که خورشید انرژی لازم را برای رساندن آب به دمای دلخواه ندارد (مانند مواقعی که برای چند روز هوا ابری است و یا در طول ساعات شب) از موتورخانه موجود به عنوان سیستم پشتیبان کمک گرفته و آب گرم مورد نیاز را تأمین می کند.

این کارایی مکمل باعث می شود که شما مانند گذشته  دمای آب دلخواه خود را به صورت دائم درسیستم گرمایشی خود داشته باشید  با این تفاوت که هر گاه نور و انرژی خورشید به اندازه کافی در دسترس باشد، سیستم گرمایشی مصرف خود را به حداقل می رساند .





در این مدل ، آب درون تیوپ جاری نیست. بنابراین علاوه بر اینکه امکان رسوب املاح آب در تیوپ ها از بین خواهد رفت ، چنانچه یکی از تیوپ ها بنا به هر دلیلی بشکند، آب گرم داخل مخزن هدر نخواهد رفت و سیستم به کار خود ادامه خواهد داد.

مشخصات فنی:

• مخزن داخلی منیفولد: از جنس مس با فشار کاری ۰٫۶ Mpa  (۶بار)
• مخزن خارجی منیفولد: از جنس آلومینیوم با ضخامت ۲ میلیمتر
• پایه ها: از جنس آلومینیوم با ضخامت ۲ میلیمتر
• لوله خلاء: شیشه های ۲ جداره با ۳ لایه جاذب AL-N/SS/CU
• عایق: فوم پلی اورتان فشرده با ضخامت ۵۰ میلیمتر

آبگرمکن خورشیدی مقیاس بزرگ:





سیستم گرمایش خورشیدی مقیاس بزرگ، شامل کلکتورهای خورشیدی بدون فشار، مخزن، سیستم کنترل کننده، فیلتر سختی گیر، پمپ گردش آب و غیره می باشد.

عملکرد این سیستم بدینگونه می باشد که آب گرم شده در کلکتور خورشیدی توسط پمپ سیرکولاسیون به منبع منتقل و ذخیره می گردد و مورد استفاده جهت آب گرم مصرفی یا گرمایش محیط قرار میگیرد.

فرآیند فوق بصورت کاملاً خودکار و ایمن انجام می پذیرد ضمناً بدلیل ساختار ساده سیستم امکان طراحی بر اساس هرگونه نیاز مشتری امکانپذیر می باشدبه گونه ای که میتوان بر حسب نیاز تعداد و نوع کلکتور و حجم منبع را طوری طراحی کرد که حجم و دمای مطلوب همیشه در اختیار مصرف کننده قرار گیرد.

در این سیستم میتوان با توجه به شرایط آب و هوا ، تعداد کلکتورها و حجم منبع را طوری طراحی نمود که حداکثر راندمان بدست مصرف کننده برسد. بصورتی که با یک طراحی دقیق میتوان حتی در مناطق سردسیر کشور نیز حداکثر بهره وری را تولید نمود.

مشخصات فنی:

• لوله خلاء: شیشه های دو جداره با ۳ لایه جاذب AL-N/SS/CU به طول ۱۸۰۰ میلیمتر و عرض ۵۸ میلیمتر
• پایه ها: ورق گالوانیزه با پوشش رنگ الکترو استاتیک با ضخامت ۱٫۵ میلیمتر قابل نصب بر روی تمامی سطوح
• عایق: فوم پلی اورتان فشرده با ضخامت ۵۰ میلیمتر بین مخزن داخلی و جداره بیرونی
• مخزن داخلی: استیل ضد زنگ با ضخامت ۰٫۴ میلیمتر

جداره خارجی: ورق گالوانیزه باپوشش رنگ الکترو استاتیک با ضخامت ۰٫۶ میلیمتر

نام ایستگاه هواشناسی	مجموع ساعات آفتابی در سال	میانگین روزهای آفتابی در سال (۰-۲/۸)	میانگین روزهای نیمه ابری در سال (۳-۶/۸)	میانگین روزهای ابری در سال (۷-۸/۸)
رامسر	۱۵۸۲	۹۴	۱۱۲	۱۵۷
نوشهر	۱۸۷۱	۱۱۴	۱۰۵	۱۴۵
آمل	۱۸۹۹	۱۰۴	۱۰۶	۱۵۴
بابلسر	۲۰۸۲	۱۳۰	۱۱۴	۱۲۰
قایم شهر	۱۹۸۵	۱۱۱	۱۰۹	۱۴۴
ساری	۲۰۲۲	۱۱۴	۱۰۴	۱۴۵
ساری(دشت ناز)	۲۱۶۲			۱۱۵
امیر آباد	۲۳۳۹			۹۲
گلوگاه	۱۹۴۱			۸۸
کیاسر	۱۹۱۹	۱۵۱	۱۱۲	۱۰۱
سیاه بیشه	۱۹۱۹	۱۵۷	۱۱۲	۹۴
رشت	۱۶۳۶	۹۴	۱۰۳	۱۶۹
گرگان	۲۱۴۱	۱۳۹	۱۱۱	۱۱۵
